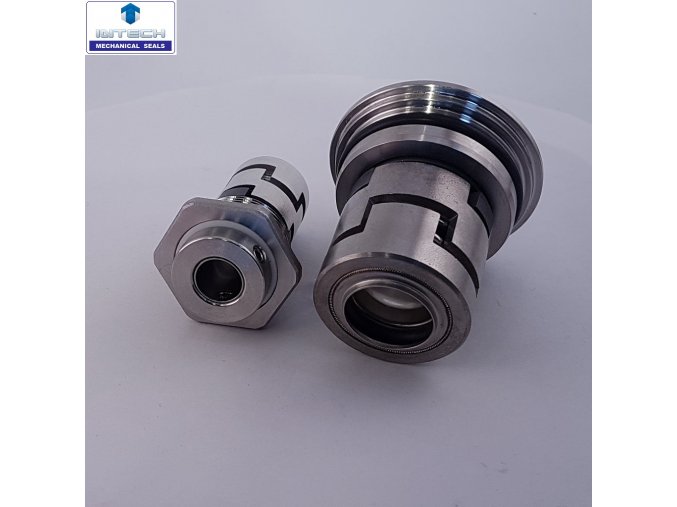

Mechanická ucpávka kazetová typ CGR - do Grundfos řady CR, CRI, CRN ( kompatibilní s HQQE, HQQV, HUUV)

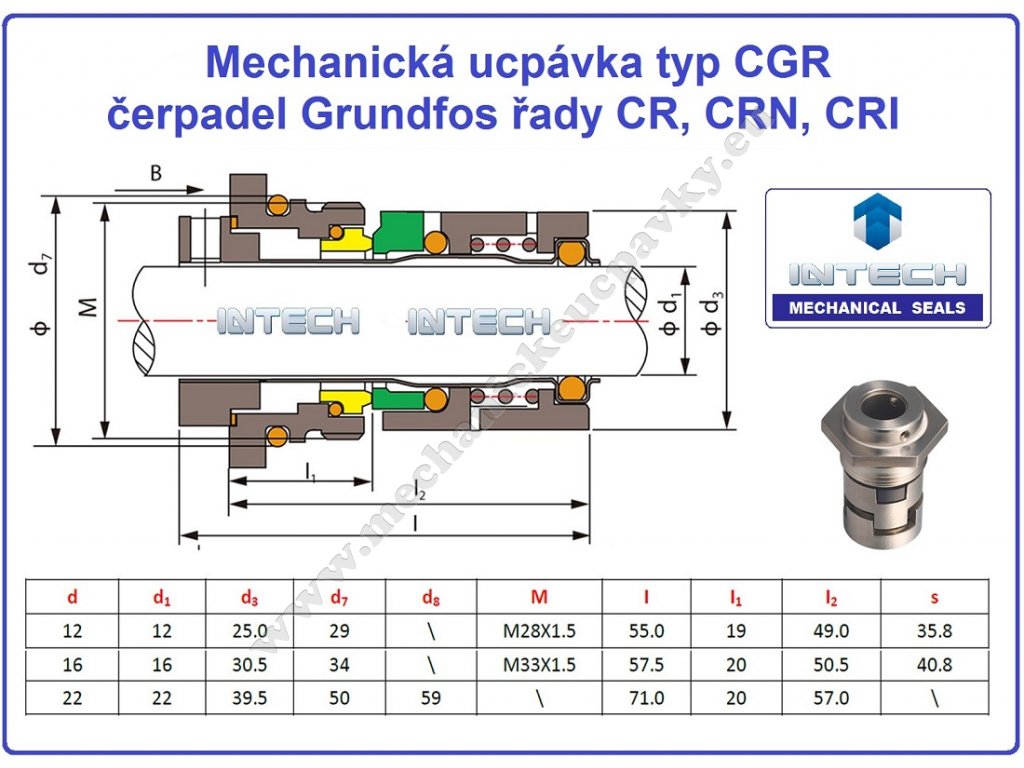

      CGR  výkres a rozměry

Čerpadla řady CR 1, 3, 5, 8,   CRI 1, 5 a CRN 1, 3, 5, 8 mají průměr hřídele 12 mm

Čerpadla řady CR 10, 15, 20, 30,  CRI 10, 15, 20 a CRN 10, 15, 20, 30 mají průměr hřídele 16 mm

Čerpadla řady CR 32, 45, 64, 90, 120, 150,   CRN 32, 45, 64, 120, 150 mají průměr hřídele 22 mm

Kazetová ( cartridge) mechanická ucpávka používaná především v čerpadlech Grundfos řady CR, CRI, CRN ( a řad odvozených).

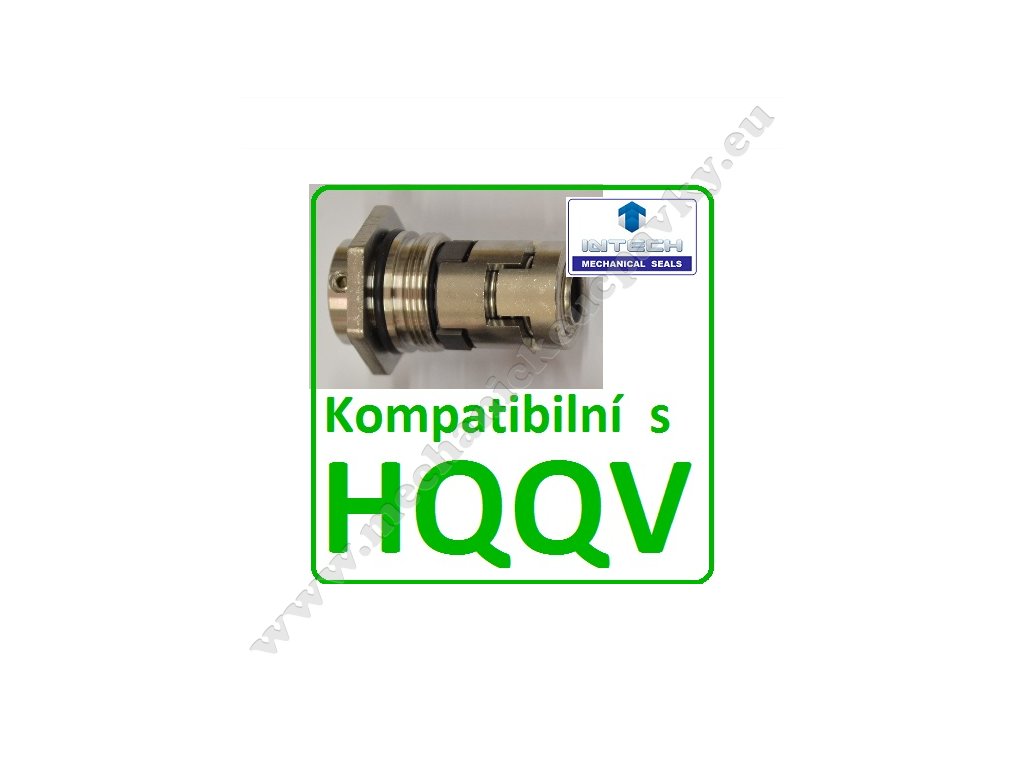

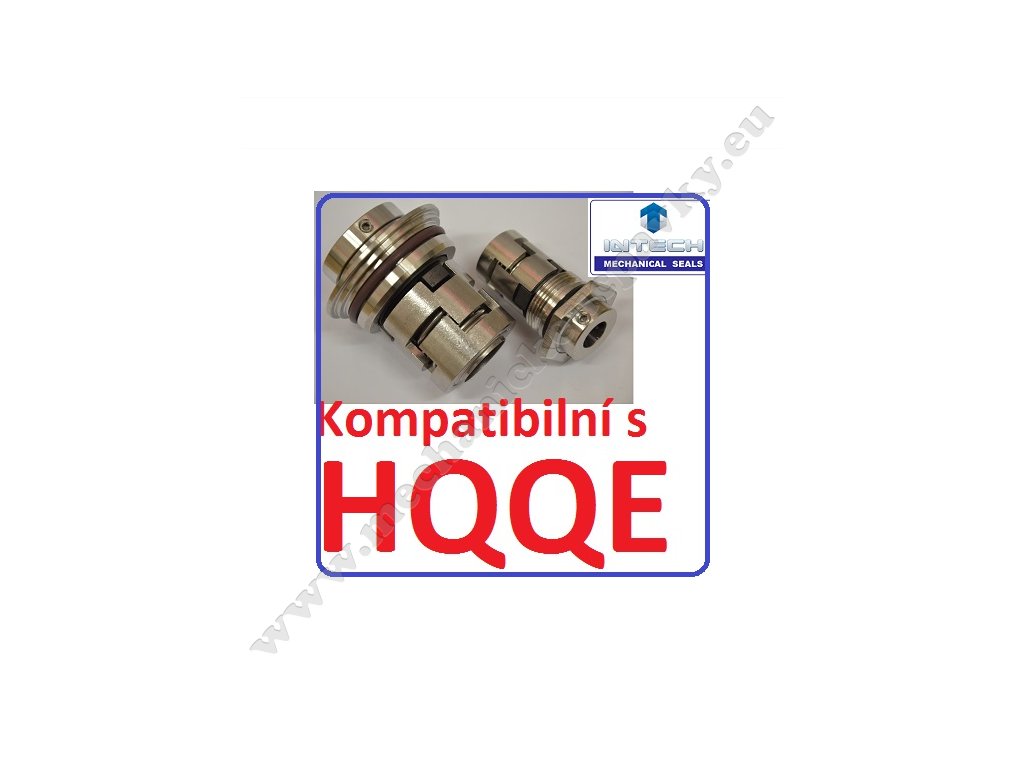

Materiály: 1. statický kroužek karbid křemíku SiC, rotační kroužek karbid křemíku SiC, pryže EPDM -nahrazuje ucpávku Grundfos HQQE.                                                                                                    2. statický kroužek karbid křemíku SiC, rotační kroužek karbid křemíku SiC, pryže VITON- nahrazuje ucpávku Grundfos HQQV

Pro průměry 12,16 , 22mm, obvodová rychlost max. 15m/sek, teplota -40°C až +140°C

Výhody mechanické ucpávky typu cartridge:

• jednoduchý a rychlý servis ,  konstrukce ucpávky chrání její styčné těsnicí plochy

• předpjatá přítlačná pružina

• bezpečná manipulace

POZOR ! Pokud není čerpací agregát správně vyrovnán, může v důsledku únavy materiálu dojít k poruše mechanické ucpávky. K únavě materiálu může rovněž dojít následkem nadměrné teploty nebo nadměrného tlaku.

UCPÁVKA JE URČENA K ODBORNÉ MONTÁŽI TECHNIKEM ŠKOLENÝM PRO SERVIS ROTAČNÍCH ČERPADEL.

EPDM (etylenpropylenová pryž ): Etylénpropylen vykazuje vynikající odolnost vůči vodě, kterou si udržuje v při vyšších teplotách až cca 120 – 140°C. Tento druh pryže má dále dobrou odolnost proti kyselinám, silným alkáliím a vysoce polárním kapalinám jako je např. metanol a aceton. Na druhé straně však má velmi malou odolnost proti minerálním olejům a motorové naftě. Používá se do kondenzátních čerpadel.

VITON (fluoroelastomery ): Fluoroelastomery zahrnují širokou skupinu pryží odolných vůči olejům, motorové naftě a celé řadě chemikálií včetně nepolárních rozpouštědel. Pryže FKM vykazují vynikající odolnost ve vysokoteplotních provozních aplikacích (až 200°C v závislosti na třídě pryže), kde přicházejí do styku se vzduchem a různými druhy olejů. Pryže FKM mají omezenou odolnost vůči vodní páře, horké vodě, metanolu a jiným vysoce polárním kapalinám. Dále má tento druh pryže malou odolnost vůči aminům, silným alkáliím a mnoha freonům. Pryže VITON nejsou vhodné do kondenzátních čerpadel.
