Mechanická ucpávka typ GRCM - do Grundfos čerpadel řady CM a CME, SCALA

   mechanické ucpávky GRCM výkres + rozměry

Čerpadla řady CM a CME 1, 3, 5 mají průměr hřídele 12 mm

Čerpadla řady CM a CME 10, 15, 25 mají průměr hřídele 16 mm

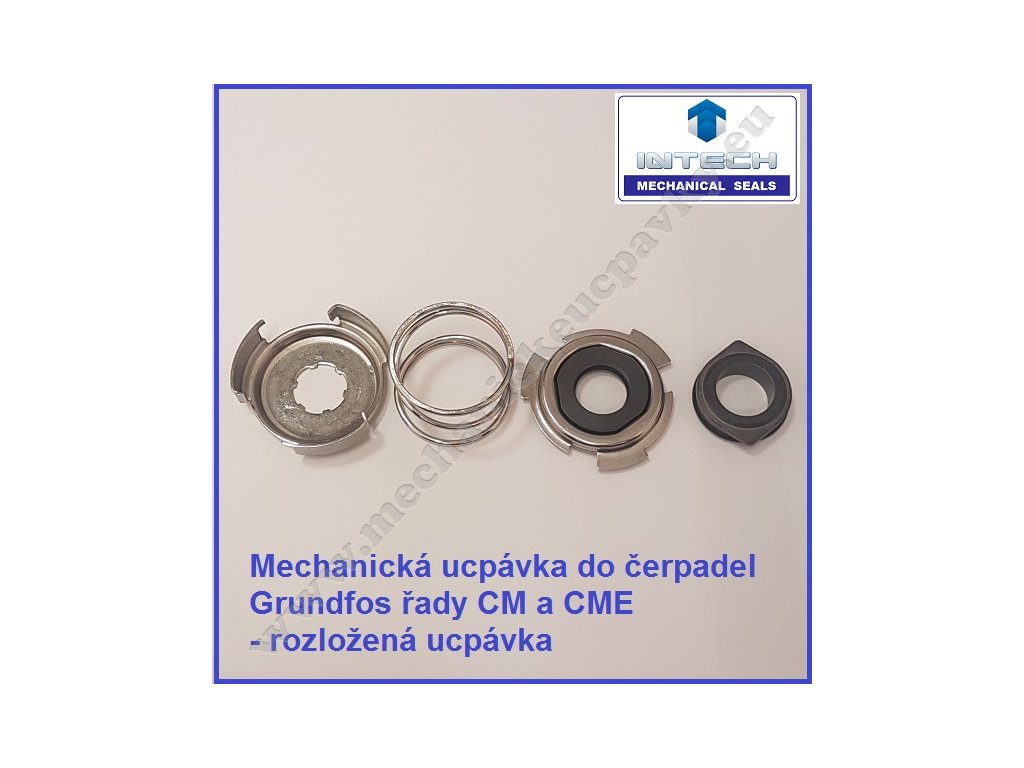

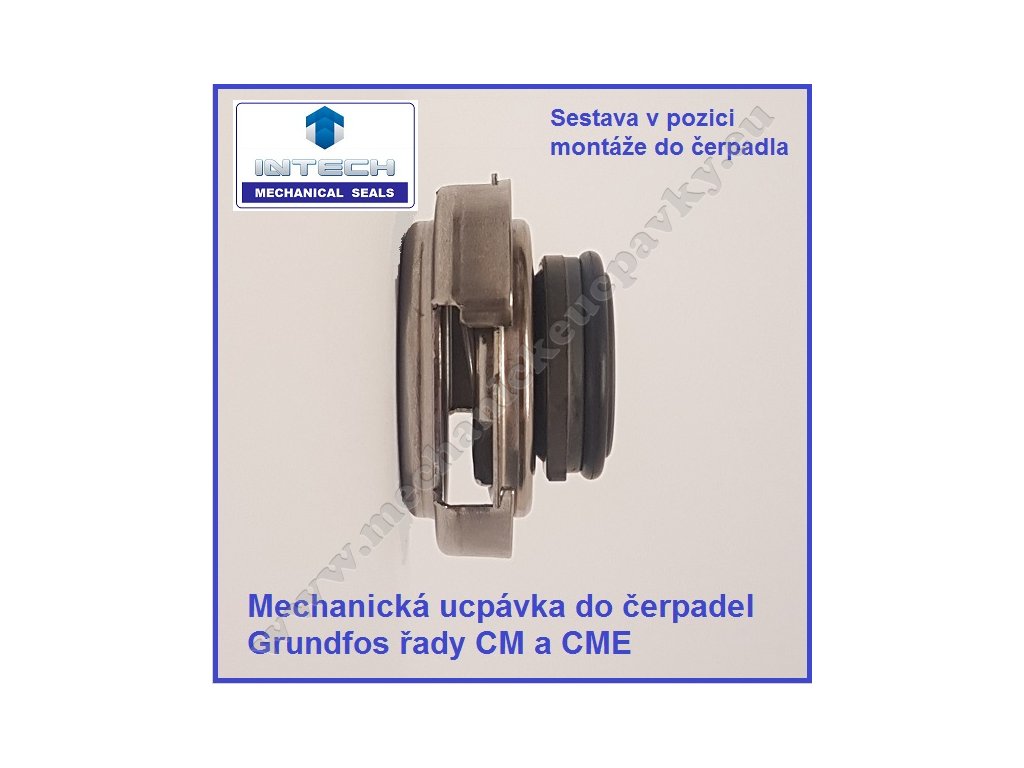

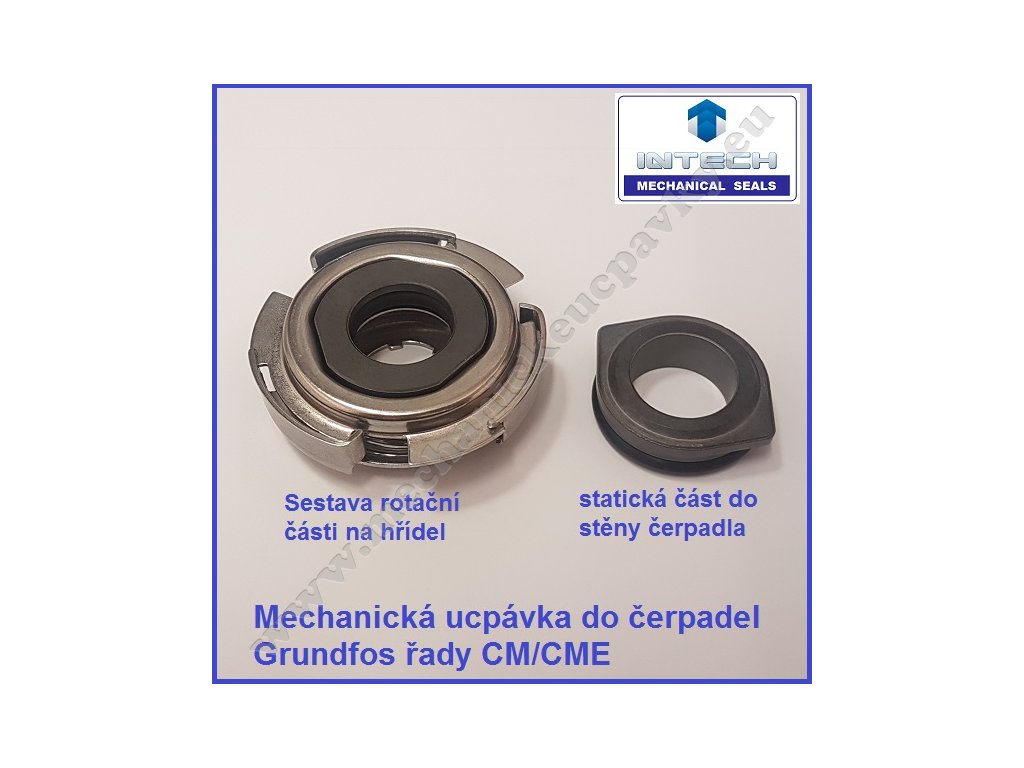

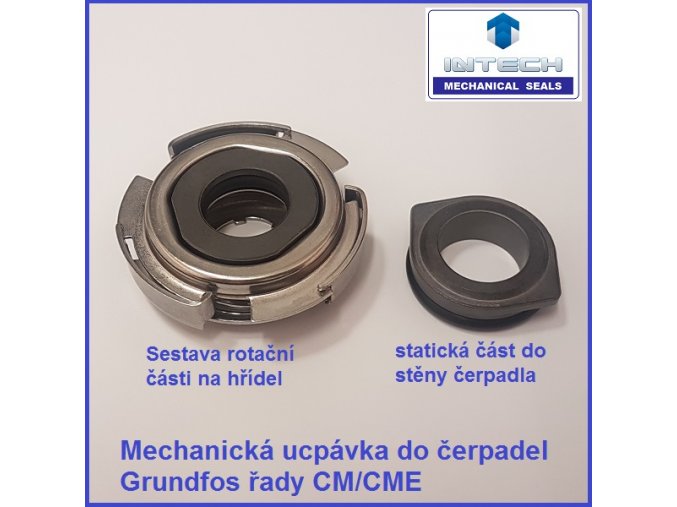

Mechanická ucpávka používaná v čerpadlech Grundfos řady CM a CME ( a řad odvozených).

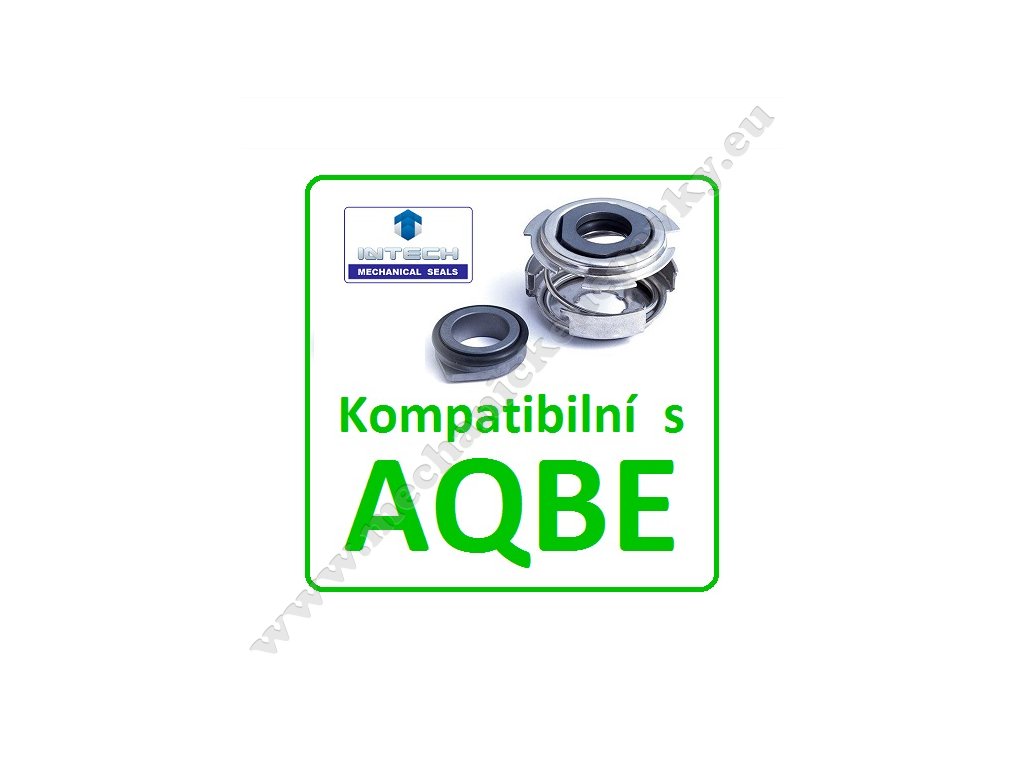

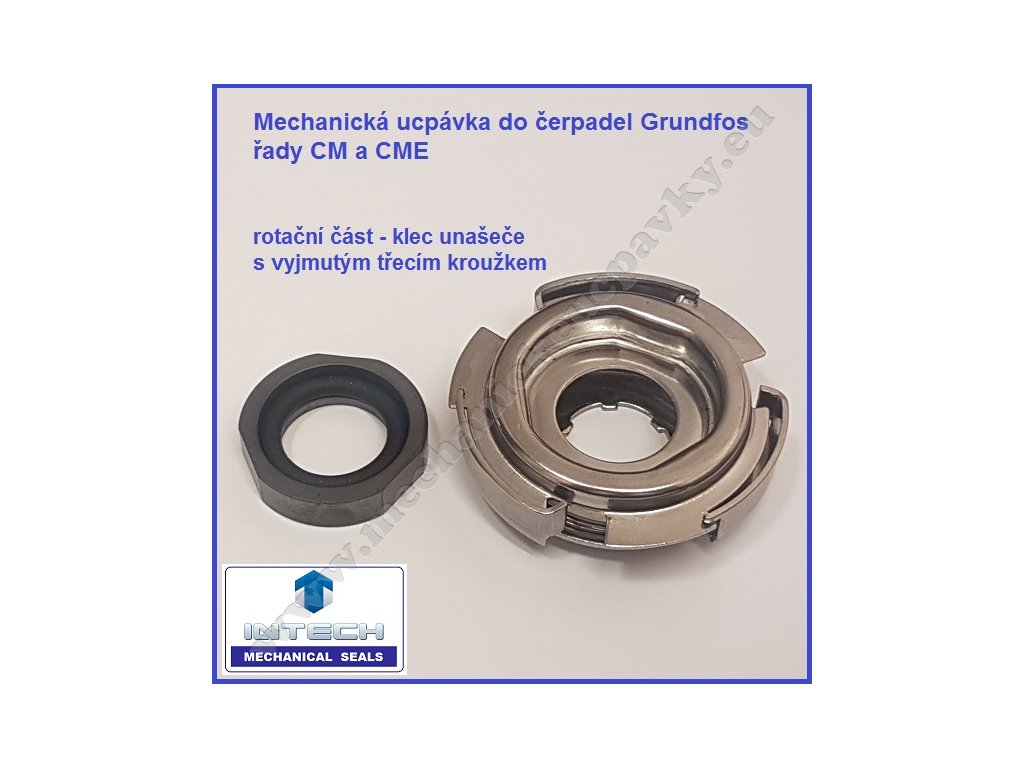

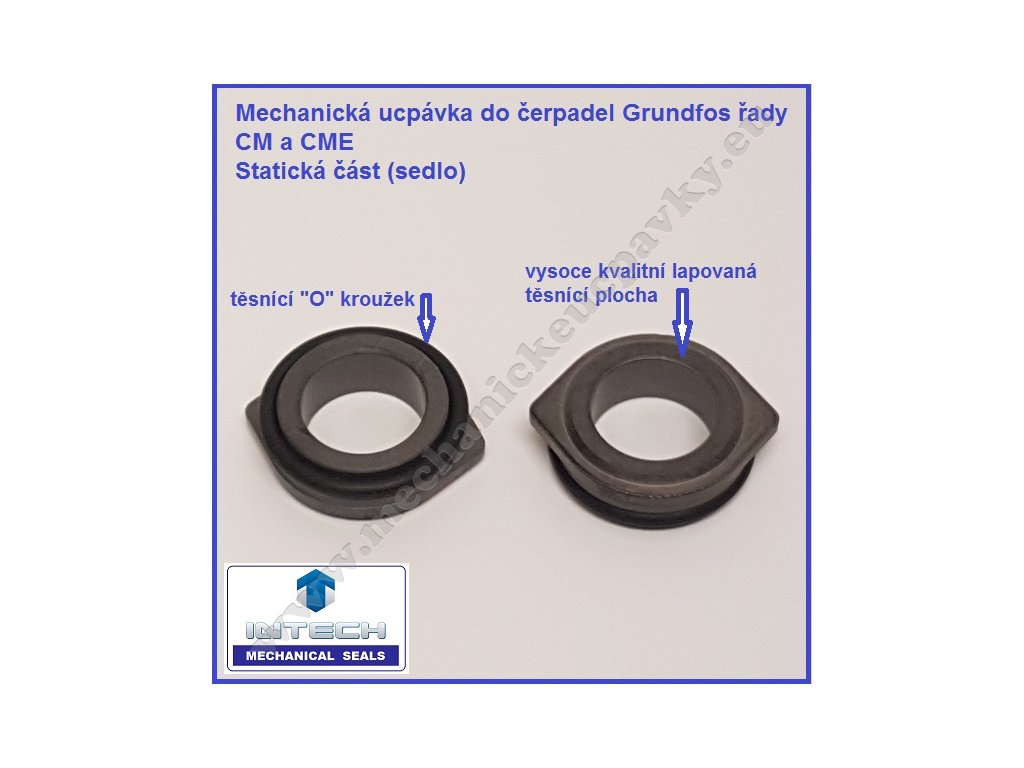

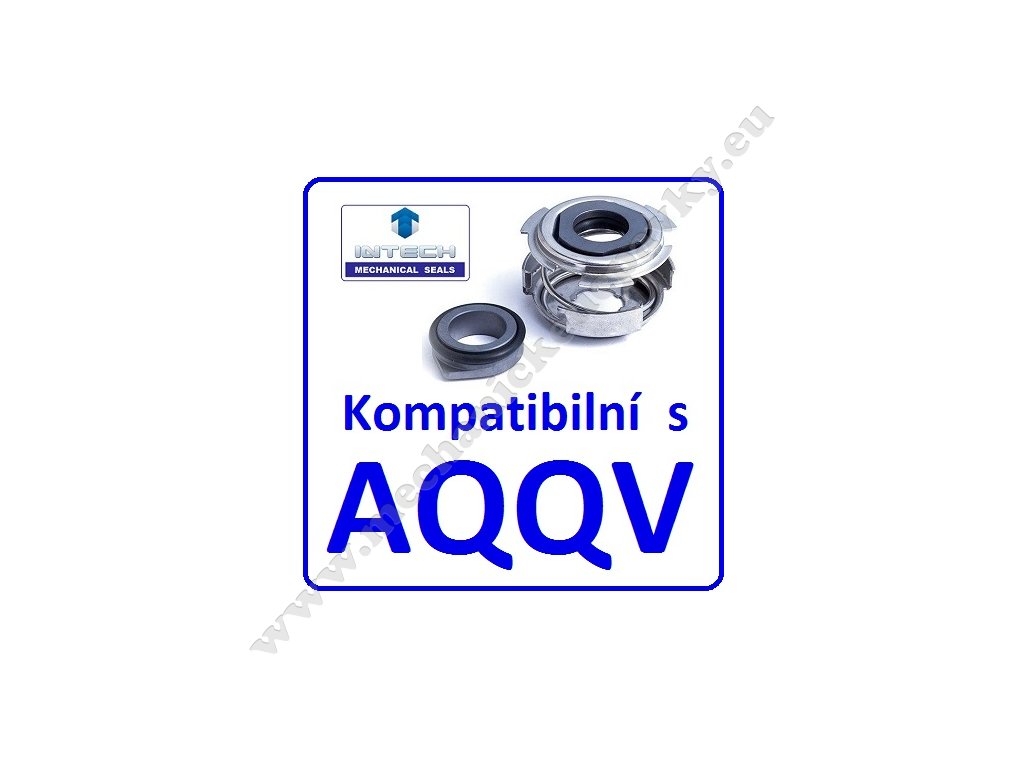

Materiály:                                                                                                                                                                                                                                                                            1.statický kroužek kvalitnější varianta karbidu křemíku SSiC, rotační kroužek kvalitnější varianta karbidu křemíku SSiC, pryže VITON -nahrazuje ucpávku Grundfos AQQV                              2. statický kroužek uhlík CA (carbid), rotační kroužek kvalitnější varianta karbid křemíku SSiC, pryže EPDM - nahrazuje ucpávku Grundfos AQBE                                                                        3. Materiál rotační klece - nerez 1.4301

Spékaný karbid křemíku SSiC se zpracovává beztlakovým spékáním. SSiC, ve srovnání s SiC (karbid křemíku infiltrovaný křemíkem), je jednofázový materiál, a proto je lepší než SiC v odolnosti vůči agresivním kapalinám (chemická stabilita). Díly SSiC jsou doporučeny pro dlouhodobý provoz v abrazivních médiích díky jejich vynikajícím tribologickým parametrům, které lze připsat vysoké tvrdosti, Young modulu a tepelné vodivosti.
Podobně jako u SiC se SSiC používají v kluzných ložiskách (axiálních a radiálních), čelních těsněních pro různé typy olejových / plynových a chemických čerpadel, ventilech a opotřebitelných částech zpracovatelského zařízení (trysky, matrice atd.).
Na rozdíl od SiC mohou být části SSiC doporučeny pro použití v prakticky jakémkoli agresivním prostředí s pH v rozmezí 0 až 14.

Pro průměry 12,16 mm, obvodová rychlost max. 15m/sek, teplota -40°C až +120°C

 POZOR ! Pokud není čerpací agregát správně vyrovnán, může v důsledku únavy materiálu dojít k poruše mechanické ucpávky. K únavě materiálu může rovněž dojít následkem nadměrné teploty nebo nadměrného tlaku.

UCPÁVKA JE URČENA K ODBORNÉ MONTÁŽI TECHNIKEM ŠKOLENÝM PRO SERVIS ROTAČNÍCH ČERPADEL.

EPDM (etylenpropylenová pryž ): Etylénpropylen vykazuje vynikající odolnost vůči vodě, kterou si udržuje v při vyšších teplotách až cca 120 – 140°C. Tento druh pryže má dále dobrou odolnost proti kyselinám, silným alkáliím a vysoce polárním kapalinám jako je např. metanol a aceton. Na druhé straně však má velmi malou odolnost proti minerálním olejům a motorové naftě. Používá se do kondenzátních čerpadel.

VITON (fluoroelastomery ): Fluoroelastomery zahrnují širokou skupinu pryží odolných vůči olejům, motorové naftě a celé řadě chemikálií včetně nepolárních rozpouštědel. Pryže FKM vykazují vynikající odolnost ve vysokoteplotních provozních aplikacích (až 200°C v závislosti na třídě pryže), kde přicházejí do styku se vzduchem a různými druhy olejů. Pryže FKM mají omezenou odolnost vůči vodní páře, horké vodě, metanolu a jiným vysoce polárním kapalinám. Dále má tento druh pryže malou odolnost vůči aminům, silným alkáliím a mnoha freonům. Pryže VITON nejsou vhodné do kondenzátních čerpadel.
