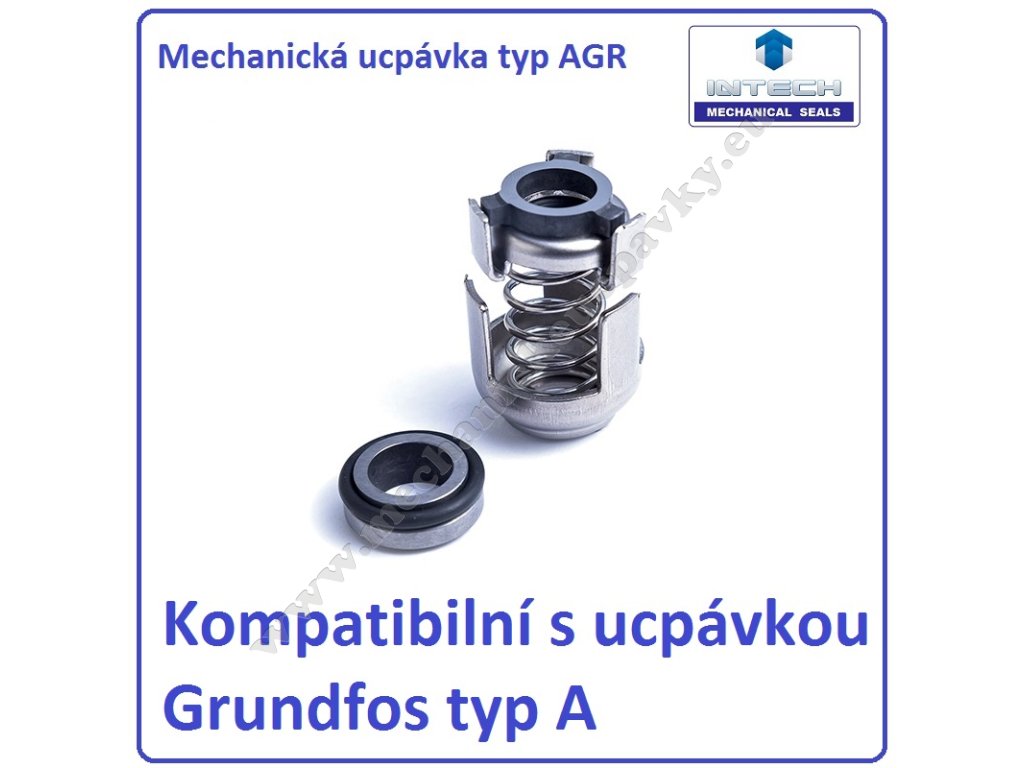

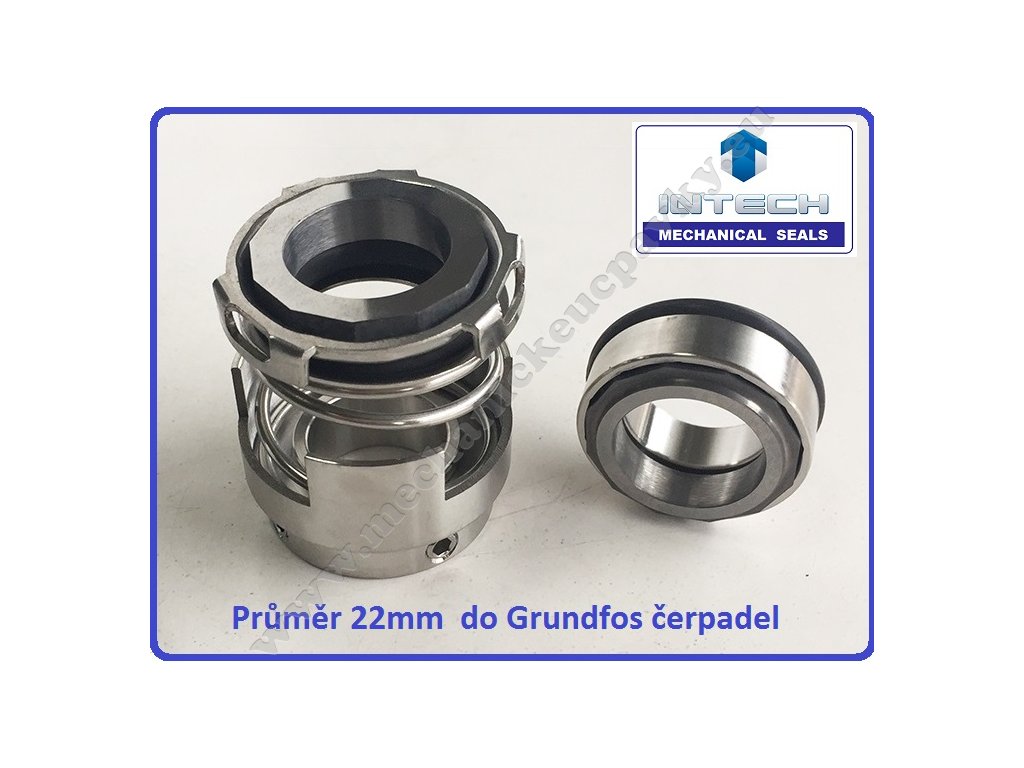

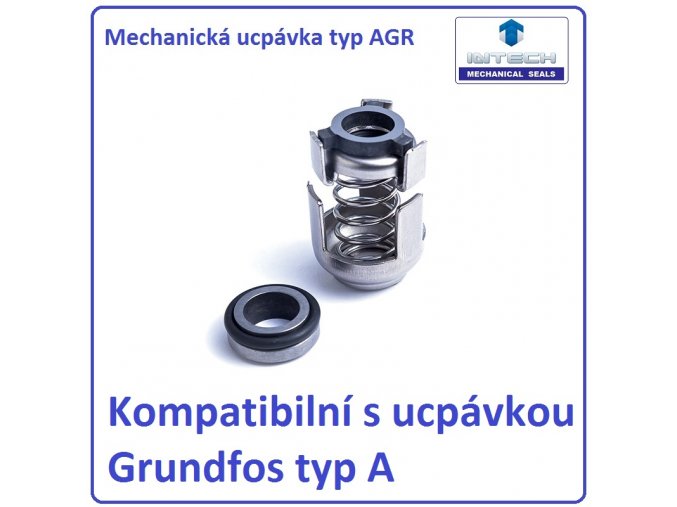

Mechanická ucpávka typ AGR - kompatibilní s Grundfos ucpávkami typu A

Hřídelové ucpávky typ AGR - plně kompatibilní s ucpávkami Grundfos typu A

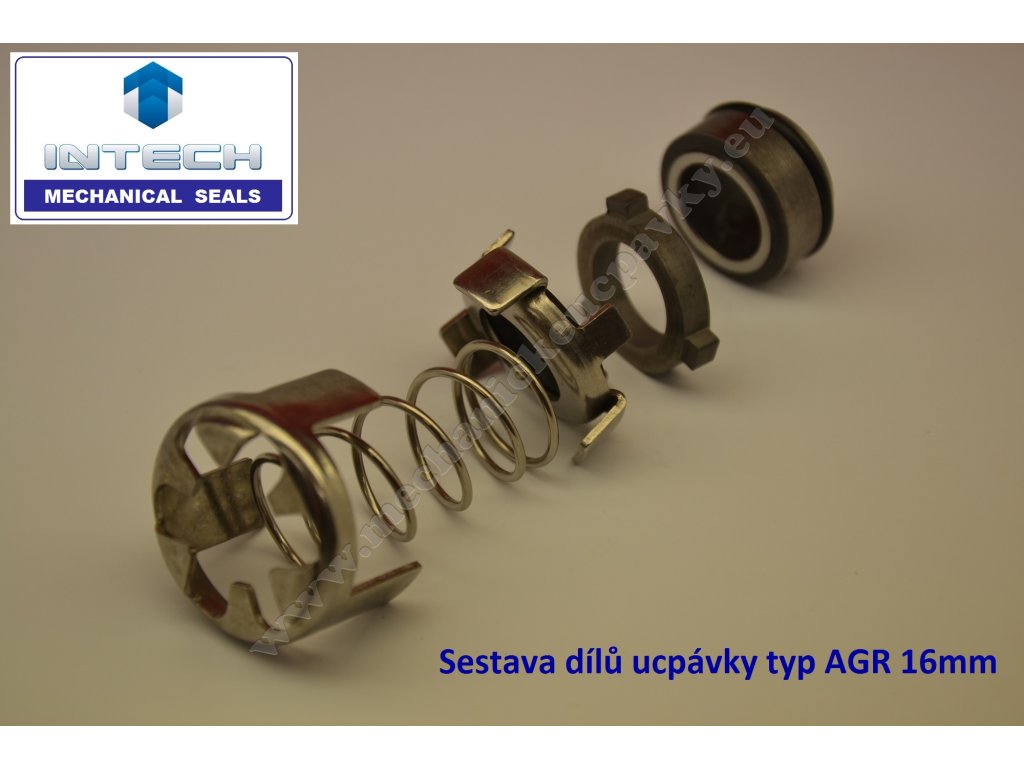

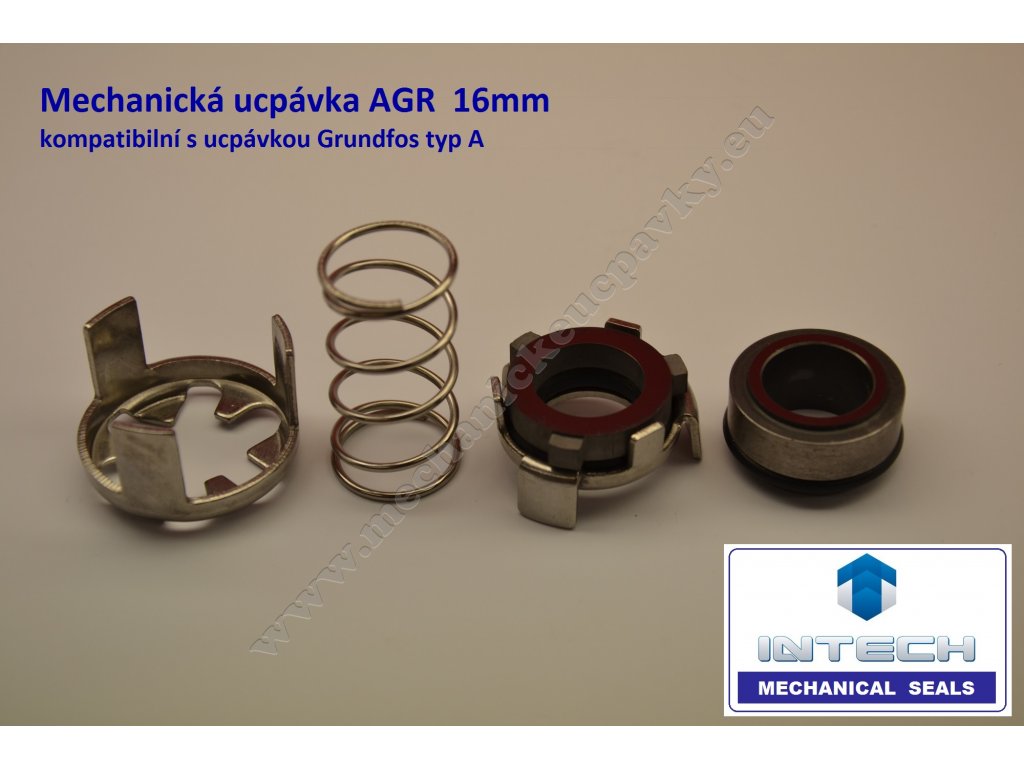

Hřídelová ucpávka typu AGR je mechanická ucpávka s pevným unašečem a s těsněním O-kroužkem.
Popis / charakteristické vlastnosti
• Robustní unašeče ucpávky zajišťují přenos krouticího momentu i za extrémních provozních podmínek.
• Riziko vzniku koroze třením (koroze v důsledku opotřebení) v korozních kapalinách. Ke korozi třením dochází, jestliže O-kroužek poškodí ochrannou vrstvičku oxidu na hřídeli z korozivzdorné oceli.
• Riziko vytváření usazenin v okolí O-kroužku, jakož i nebezpečí zadření O-kroužku v kapalinách s velkým obsahem vápna nebo kalu. Často se projevuje průsakem při změnách provozních podmínek.
Standardní hřídelová ucpávka dodávaná v provedení karbid wolframu / karbid wolframu (WC/WC) s těsnicími kroužky z materiálu EPDM nebo VITON.
Některé velikosti se dodávají v provedení karbid křemíku / karbid křemíku (SiC/SiC).

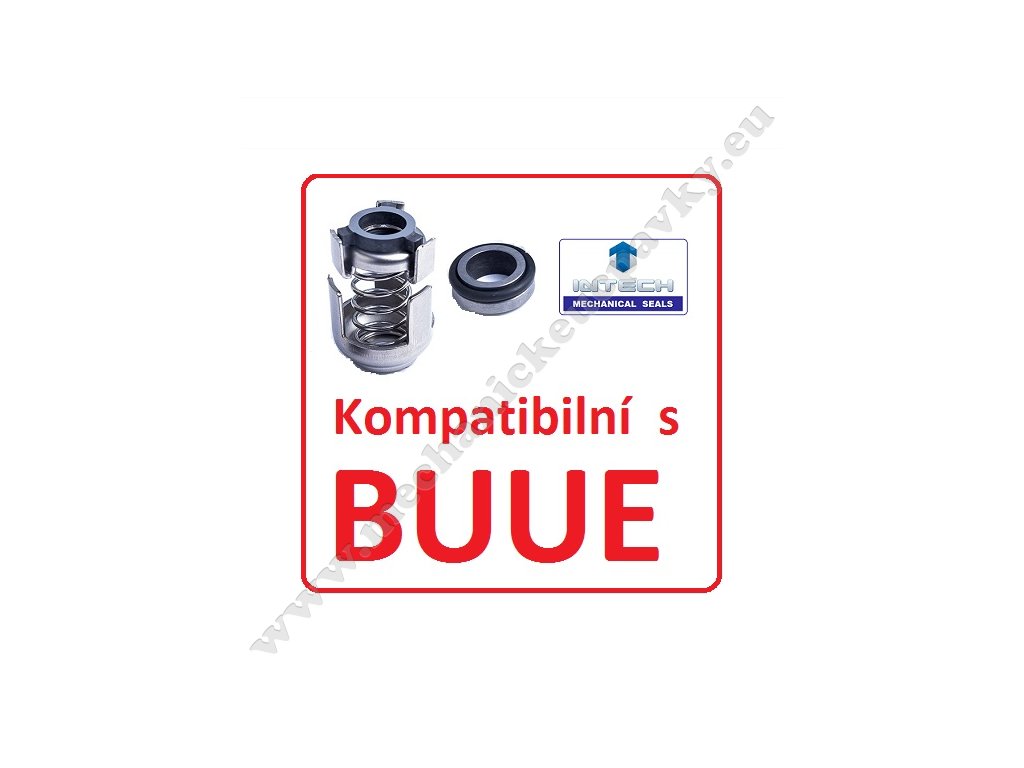

Kódové označení ucpávky:

První písmeno:                  A Těsnění O-kroužkem s pevným unašečem ucpávky


Druhé + třetí písmen:       B Uhlík impregnovaný kovem
                                         U karbid wolframu WC
                                         Q karbid křemíku SiC

Čtvrté písmeno:                E pryž EPDM
                                         V pryž VITON (FKM)

Příklad kódování ucpávky AUUV

- ucpávka vlnovcová typ AGR= A, materiál rotační části karbid wolframu=U , materiál pevné části karbid wolframu=U, pryže VITON=V

  Mechanické ucpávky typ AGR - výkres a rozměry

UCPÁVKA JE URČENA K ODBORNÉ MONTÁŽI TECHNIKEM ŠKOLENÝM PRO SERVIS ROTAČNÍCH ČERPADEL.

EPDM (etylenpropylenová pryž ): Etylénpropylen vykazuje vynikající odolnost vůči vodě, kterou si udržuje v při vyšších teplotách až cca 120 – 140°C. Tento druh pryže má dále dobrou odolnost proti kyselinám, silným alkáliím a vysoce polárním kapalinám jako je např. metanol a aceton. Na druhé straně však má velmi malou odolnost proti minerálním olejům a motorové naftě. Používá se do kondenzátních čerpadel.

VITON (fluoroelastomery ): Fluoroelastomery zahrnují širokou skupinu pryží odolných vůči olejům, motorové naftě a celé řadě chemikálií včetně nepolárních rozpouštědel. Pryže FKM vykazují vynikající odolnost ve vysokoteplotních provozních aplikacích (až 200°C v závislosti na třídě pryže), kde přicházejí do styku se vzduchem a různými druhy olejů. Pryže FKM mají omezenou odolnost vůči vodní páře, horké vodě, metanolu a jiným vysoce polárním kapalinám. Dále má tento druh pryže malou odolnost vůči aminům, silným alkáliím a mnoha freonům. Pryže VITON nejsou vhodné do kondenzátních čerpadel.
