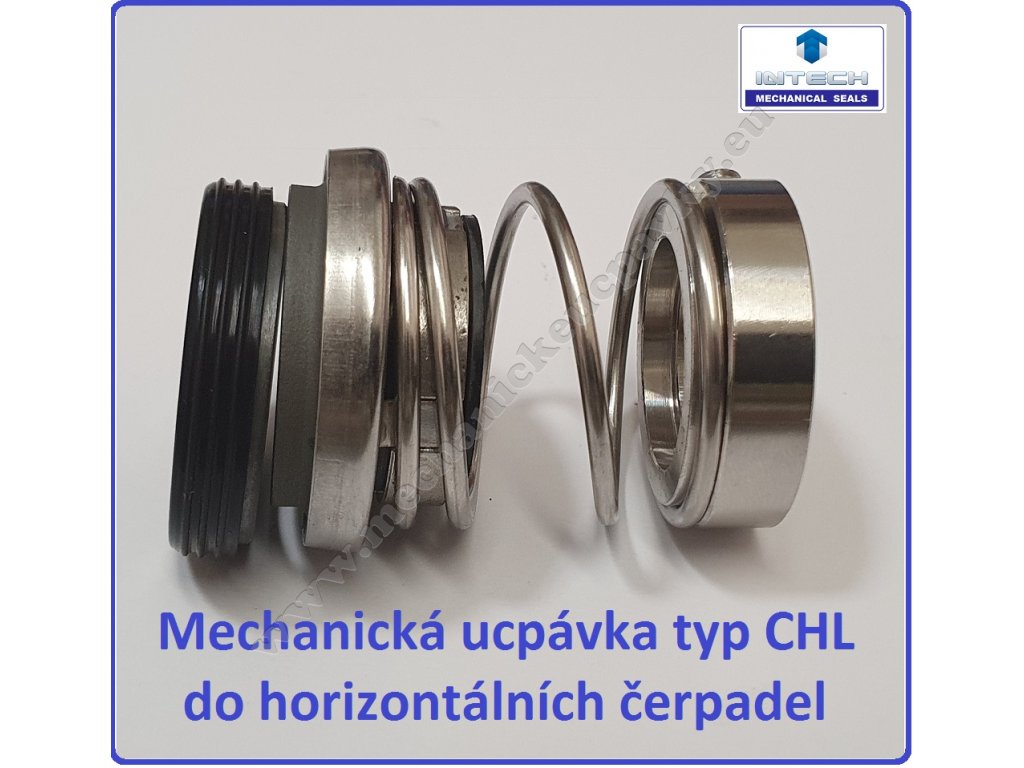

Mechanická ucpávka typ CHL - do různých typů čerpadel

    CHL Mechanická ucpávka - řez a rozměry

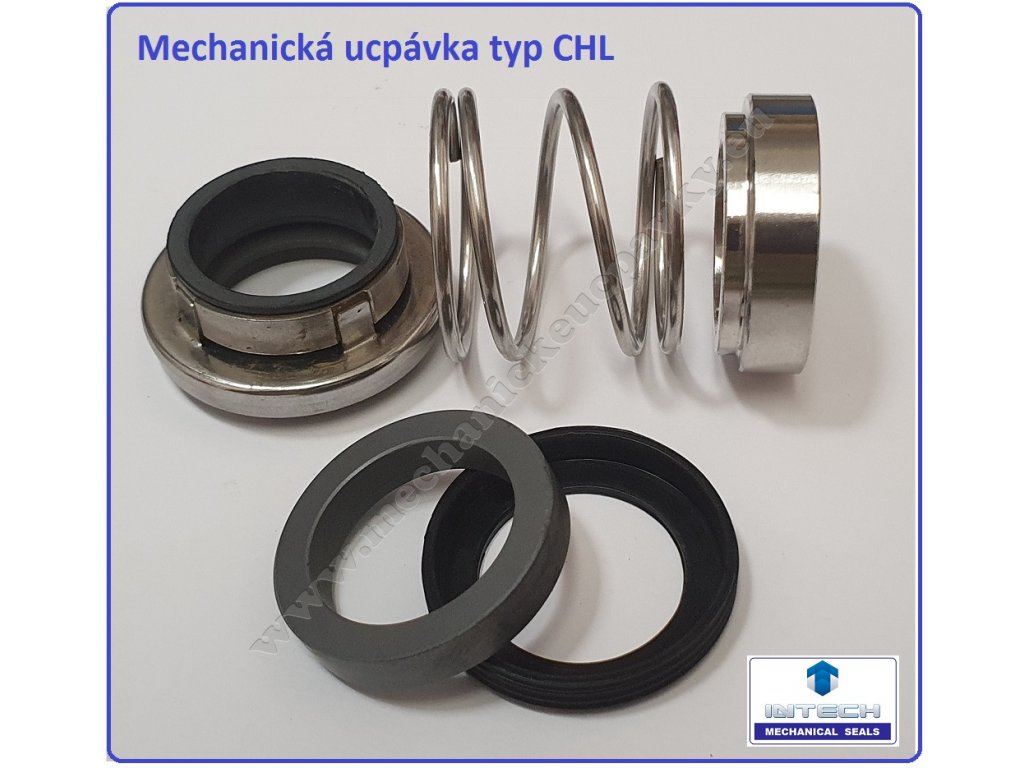

Mechanická ucpávka typ CHL kombinuje rotační část s měkčím nebo tvrdším materiálem a sedlo vždy s tvrdším materiálem a kompaktní pryžovou manžetu rotační části. Díky příznivé ceně a širokému spektru aplikací je CHL úspěšnou ucpávkou pro spolehlivé a odolné utěsnění i v náročných podmínkách.

Materiály: sedlo vždy karbid křemíku SiC, rotační kroužek karbid křemíku SiC nebo sycený uhlík CA,  pryže EPDM nebo VITON

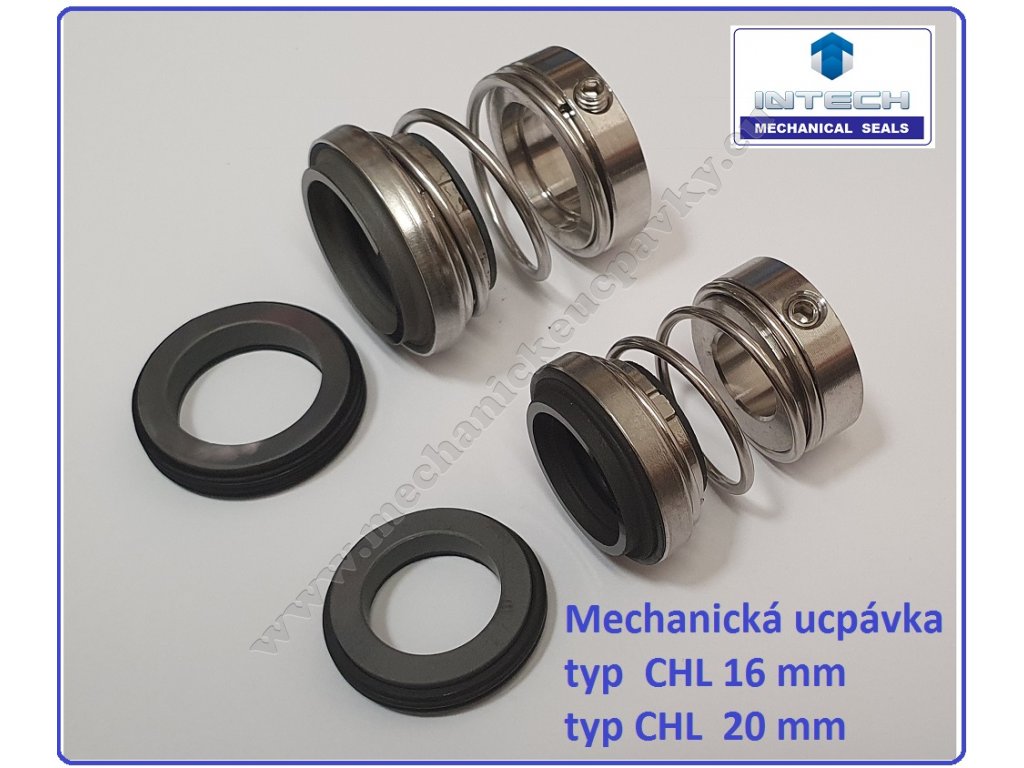

Pro průměr hřídele 16 nebo 20mm, do tlaku max. 10 bar, obvodová rychlost do 20m/sek, provozní teplota -20°C až 120°C

Mechanické ucpávky s jednou pracovní plochou ze syceného uhlíku CA a s druhou z karbidu křemíku SiC vykazují následující vlastnosti:

• křehká materiálová konzistence vyžadující opatrnou manipulaci

• náchylnost k opotřebení při čerpání kapalin s obsahem pevných složek

• dobrá odolnost proti korozi

• dobré vlastnosti pro provoz nasucho (krátkodobý provoz nasucho)

• Samomazné vlastnosti uhlíku umožňují použití mechanické ucpávky i při špatných mazacích podmínkách (vysoká teplota).

Mechanické ucpávky s oběma pracovními plochami z karbidu křemíku SiC vykazují tyto vlastnosti:

Uvedené  materiálové provedení je vysoce odolné proti opotřebení v silně znečištěném médiu. Toto provedení ale méně odolává poškození při chodu nasucho. Pokud zamezíte chodu nasucho, můžete tuto materiálovou kombinaci použít v médiích od čisté vody do silně znečištěné vody s obsahem abrazivních příměsí.

• Velmi křehké materiály vyžadující opatrnou manipulaci

• Extrémní odolnost proti opotřebení, dále nevykazuje prakticky žádnou korozi bez ohledu na druh čerpané kapaliny.

UCPÁVKA JE URČENA K ODBORNÉ MONTÁŽI TECHNIKEM ŠKOLENÝM PRO SERVIS ROTAČNÍCH ČERPADEL.

EPDM (etylenpropylenová pryž ): Etylénpropylen vykazuje vynikající odolnost vůči vodě, kterou si udržuje v při vyšších teplotách až cca 80 – 90°C. Tento druh pryže má dále dobrou odolnost proti kyselinám, silným alkáliím a vysoce polárním kapalinám jako je např. metanol a aceton. Na druhé straně však má velmi malou odolnost proti minerálním olejům a motorové naftě. Používá se do čerpadel kondenzátních a na čistou nebo mírně znečištěnou vodu a na média bez přítomnosti ropných látek.

VITON ( FKM, fluoroelastomery ): Fluoroelastomery zahrnují širokou skupinu pryží odolných vůči olejům, motorové naftě a celé řadě chemikálií včetně nepolárních rozpouštědel. Pryže VITON (FKM) mají omezenou odolnost vůči vodní páře, horké vodě, metanolu a jiným vysoce polárním kapalinám. Dále má tento druh pryže malou odolnost vůči aminům, silným alkáliím a mnoha freonům.
